Hydraulic Crimping Machines

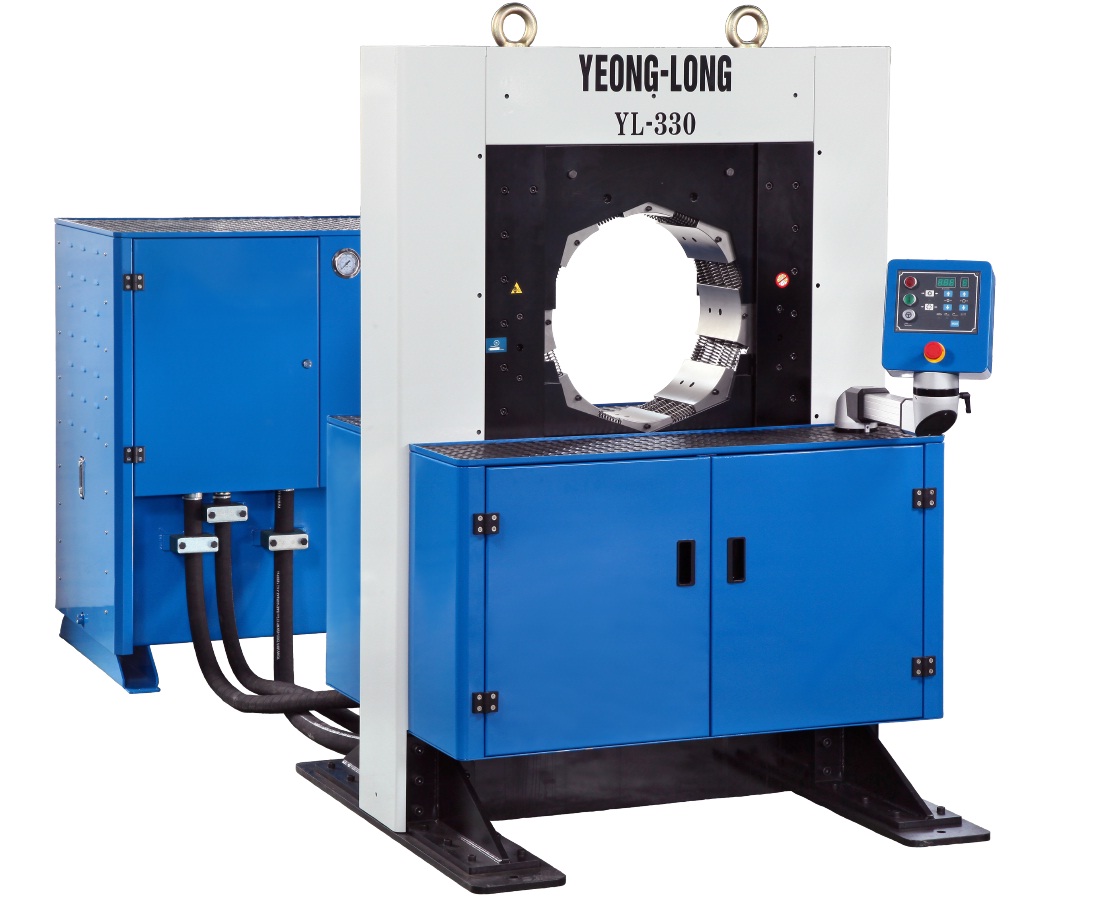

Industrial Crimpers - Big Diameters YL-330

YL-125 and YL-330 support to industrial big diameter hose or tube. It can be crimping vary kinds of industrial hose as,  mining, oil, petroleum, gas, water canal, chemical transportation, and construction use. The biggest of crimping diameter can crimp to 12 inch. If you are the factory whose offer the large diameter industrial hose, tube or steel pipe, please reference our YL-125 and YL-330.

 YL-125和YL-330可被應用大尺寸的工業用管或管件。扣壓的範圍很廣,如工業軟管的採礦、石油、 天然氣、運河、化學運輸、和建設用。最大扣壓管徑可扣壓至12英吋。若客戶的工廠設備裡需扣壓大型尺寸工業軟管或鋼管,請參考以下資訊 YL-125 及 YL-330。



TECHNICAL DATA

最大扣壓管徑 Max Hose Size 12"
扣壓範圍 ( mm ) Crimping Range ( mm ) ψ4…ψ335
模具擴張度(mm) Max. Opening ( mm ) +155
最大模具擴張度(mm) Max. Die 305 Opening ( mm ) 460
不含模具擴張度(mm) Without Die Max Opening ( mm ) 485
主要模具長度 Master die D/L 330/220
馬達( kW ) Motor ( kW ) 7.5
電壓( V ) Voltage( V ) 220/440
泵浦( l / min ) Pump ( l / min ) 120
扣壓力(kN) Crimping Force(kN) 8300
扣壓量(每小時) Crimpings  / hour  1200
噪音值 (dB(A)) Noise Level  (dB(A)) 71
保護等級  Protection class IP54
尺寸:長 ( mm )    Length( mm ) 1250/1180
   寬 ( mm )    Width  ( mm ) 1200/940
   高 ( mm )    Height ( mm ) 1800/1300
   重 ( kg )    Weight  ( kg ) 4500/500

STANDARD DIES SET SPEC

Code 125 125 125 125 125 125 125 125
Dimension 84 92 100 108 116 126 136 146
Crimping Range 84-92 92-100 100-108 108-116 116-126 126-136 136-146 146-156
Length 120 120 120 120 120 120 120 120

Code                                          125 125 125 125
Dimension 156 166 178 190
Crimping Range 156-166 166-178 178-190 190-219
Length 120 120 120 120



Code 330 330 330 330      330 330 330
Dimension 205 220 235 250 270 290 305
Crimping Range 205-220 220-235 235-250 250-270 270-290 290-305 305-320
Length 220 220 220 220 220 220 220



ACCESSORY

    •        Manual Change手動換模
    • Foot Pedal (A)腳踏開關(A)
