Hydraulic Crimping Machines

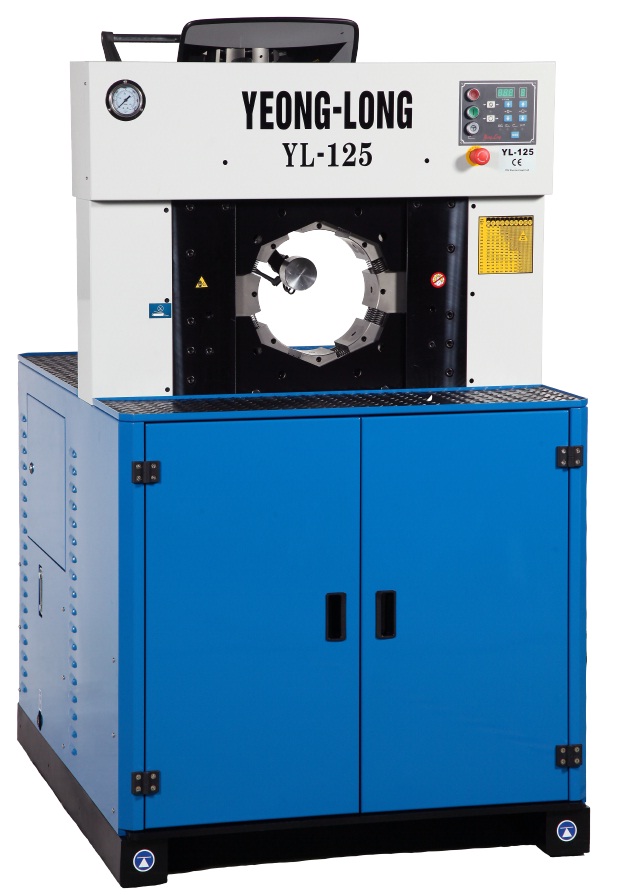

Industrial Crimpers - Big Diameters YL-125

YL-125 and YL-330 support to industrial big diameter hose or tube. It can be crimping vary kinds of industrial hose as, air duct, mining, oil, petroleum, gas, water canal, chemical transportation, and construction use. The biggest of crimping diameter can crimp to 12 inch. If you are the factory whose offer the large diameter industrial hose, tube or steel pipe, please reference our YL-125 and YL-330.

YL-125和YL-330可被應用大尺寸的工業用管或管件。扣壓的範圍很廣,如工業軟管的採礦、石油、 天然氣、運河、化學運輸、和建設用。最大扣壓管徑可扣壓至12英吋。若客戶的工廠設備裡需扣壓大型尺寸工業軟管或鋼管,請參考以下資訊 YL-125 及 YL-330。



TECHNICAL DATA

最大扣壓管徑 Max Hose Size 6"
扣壓範圍 ( mm ) Crimping Range ( mm ) ψ4…ψ202
模具型號 ( mm ) Die Type 32 / 125
模具擴張度 Max. Opening ( mm ) +125
主要模具長度 Master Die ( Die / Length ) 116
馬達 ( kW ) Motor ( kw ) 5.5
電壓 ( v ) Voltage ( v ) 220 / 440
泵浦 ( l /min ) Pump ( l/min ) 60
扣壓力 ( kN ) Crimping Force ( kN ) 4000
扣壓量 ( 每小時 ) Crimping Hour 1800
噪音值 ( dB(A) ) Noise level ( dB(A) ) 71
保護等級 Protection Class IP54
尺寸:長 ( mm ) Size : Length ( mm ) 1050
   寬 ( mm )    Width ( mm ) 1300
   高 ( mm )    Height ( mm ) 1750
   重量 ( kg )    Weight ( kg ) 3000

STANDARD DIES SET SPEC

Code 32 32 32 32 32 32 32 32
Dimension 10 13 16 19 22 26 30 39
Crimping Range 10-13 13-16 16-19 19-22 22-26 26-30 30-39 39-45
Length 55 55 55 55 55 55 75 75



Code                            32 32 32 32 32 32 32 125
Dimension 45 52 57 64 69 74 78 84
Crimping Range 45-52 52-57 57-64 64-69 69-74 74-78 78-87 84-92
Length 90 90 100 100 100 110 110 120



Code 125 125 125 125 125 125 125 125
Dimension 92 100 108 116 126 136 146 156
Crimping Range 92-100 100-108 108-116 116-120 126-136 136-146 146-156 156-166
Length 120 120 120 120 120 120 120 120



Code 125 125 125
Dimension 166 178 190
Crimping Range 166-178 178-190   190-219
Length 120 120 120




ACCESSORY

  •     Quick Change快速換模
  •     Manual Change手動換模
  •     Foot Pedal (A)腳踏開關(A)
  • Back Stop Device定尺裝置
